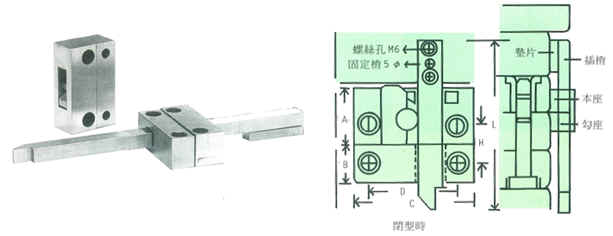

規格:自動定位開閉器
稱呼 |
A |
B |
C |
D |
H |
L |
♁ |
PLⅡ |
26 |
20 |
75 |
55 |
18.5 |
250 |
M8 |
(另有加長型L=350)
定位開閉器之功能:
1、本裝置適合於三模板針點射出模、拖動脫模板,有拉斷料頭,及開合模之順序,有自動停止拖拉定位之功能。
2、本裝置經過機械力學設計,在模具開合時,具有順序性且無硬拉或反作用力,故不損傷模具。
3、本裝置構造特殊,拉模力特強,且裝置容易、零件互換性高。
4、本裝置採用高級合金鋼製成,且經真空熱處理後研磨而成,經久耐用,有數十萬射出之實績。
1、裝置時要注意平行度及直角度,且兩邊尺寸要一致
2、插稍要用墊片墊高,自行量好尺寸鑽孔裝上,如插稍太長自行切斷(本插稍滑動部經高週波熱處理,中間可鑽孔)
3、開模順序及距離可與模具內部拖拉螺絲、停止螺絲及外側引張板,相互配合,本公司皆有可自行參考訂購。
4、PLⅡ型拉模力有500kg以上,適合中小型模具使用。
5、勾梢距離較長時,本公司備有較長之勾梢。
訂貨方法:稱呼 × 數量
PLⅡ
×﹝ ﹞組 |
