塑膠模具零配件>導柱導套類>高級導套A型

高級導套(A型)(GUIDE BUSH A TYPE)

材質：SUJ2

硬度：HRC 60± 2(高週波處理)

規格：導套

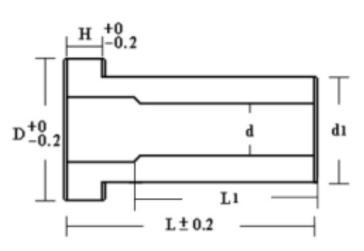

稱呼	Ød		Ød1		D	H
稱呼	尺寸	公差	尺寸	公差	D	H
GBA-12	12	+0.008 +0.015	16	+0.015 +0.021	20	8
GBA-16	16	+0.01 +0.02	25		30
GBA-20	20		30		35
GBA-25	25		35		40
GBA-30	30		40		45
GBA-35	35	+0.013 +0.023	45		50	10
GBA-40	40		50		55
GBA-40	40		55		60
GBA-45	45	+0.015 +0.025	60		65	12
GBA-50	50		65		70	12
GBA-50	50		70		75	15
GBA-55	55	+0.020 +0.030	75		80
GBA-60	60		80		85
GBA-70	70		90		95
GBA-80	80		100		105

※L1=d×2+5mm

　

特殊規格歡迎訂做

　

訂貨方法：稱呼 -d1-d-L × 數量

GBA-40-30-58×﹝ ﹞只

　
