大躬機械-導套B

塑膠模具零配件>導柱導套類>高級導套B型

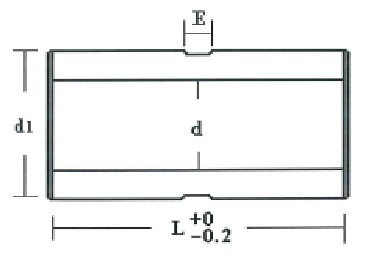

高級導套(B型)(GUIDE BUSH B TYPE)

材質：SUJ2

硬度：HRC 60± 2(高週波處理)

規格：導套

稱呼	Ød		Ød1		E
稱呼	尺寸	公差	尺寸	公差	L:22以下	L:23以上
GBB-16	12	+0.008~+0.015	16	+0.015 +0.021	4	4
GBB-25	16	+0.01 +0.02	25			6
GBB-30	20		30			6
GBB-35	25		35		6	8
GBB-40	30		40
GBB-45	35	+0.013 +0.023	45
GBB-50	40		50
GBB-55	40		55
GBB-60	45	+0.015 +0.025	60			10
GBB-65	50		65
GBB-70	50		70		8
GBB-75	55	+0.020 +0.030	75
GBB-80	60		80
GBB-90	70		90
GBB-100	80		100

　

※內徑全部研磨

※內徑30圓以內L超過104長以上研磨內孔d×3

　

　

訂貨方法：稱呼 -d1-d-L × 數量

GBB-40-30-59×﹝ ﹞只

　
