塑膠模具零配件>定位器類>定位器(德式)
5130定位器(德式) (LOCATOR BLOCK)
MAX.100℃
|

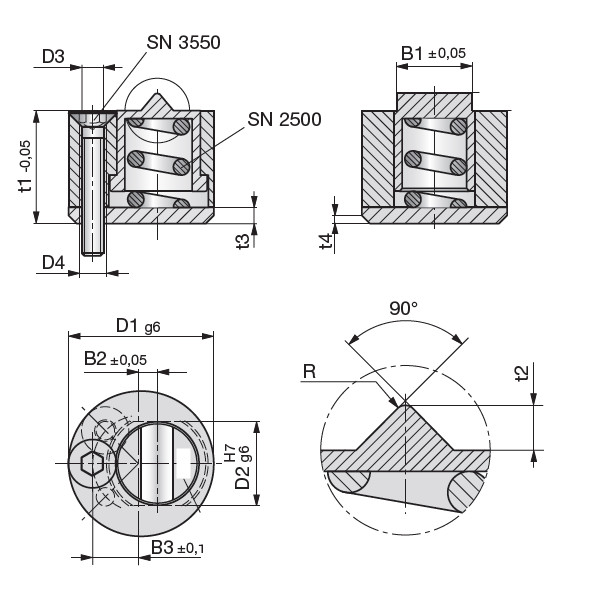

稱呼 |
D1 |
B1 |
B2 |
B3 |
t1 |
t2 |
t3 |
t4 |
D2 |
D3 |
D4 |
R |
SN2500- |
SN3550- |
|
LB5130-13 |
13 |
6.6 |
1.4 |
4.3 |
10 |
1 |
1.6 |
0.35 |
7 |
2.2 |
M3 |
0.35 |
5-12 |
M2-16 |
|
LB5130-18 |
18 |
9.6 |
2 |
6 |
14 |
1.8 |
2 |
0.5 |
10 |
3.2 |
M4 |
0.5 |
8-16.5 |
M3-20 |
|
LB5130-27 |
27 |
14.4 |
3 |
9 |
21 |
2.8 |
3 |
0.5 |
15 |
4.3 |
M5 |
0.75 |
11.6-18.5 |
M4-25 |
1.定位器系列中安裝加工最為方便,且尺寸小巧。

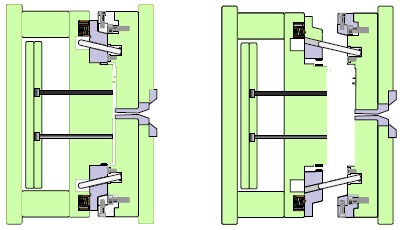

2.模具設計加工時,安裝螺絲與掛台部位設計必須為精準90度,方能發揮其最大限位功效。

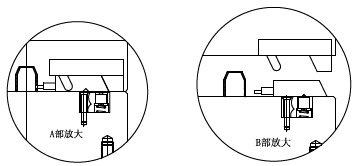

3.使用此款產品必須在行位模板上自行設計,加工”V”型槽

訂貨方法：稱呼 ×
數量 ×﹝
﹞套
LB5130-13 ×
4套 |
