塑膠模具零配件>定位器類>滑塊定位器(美式PSR型)

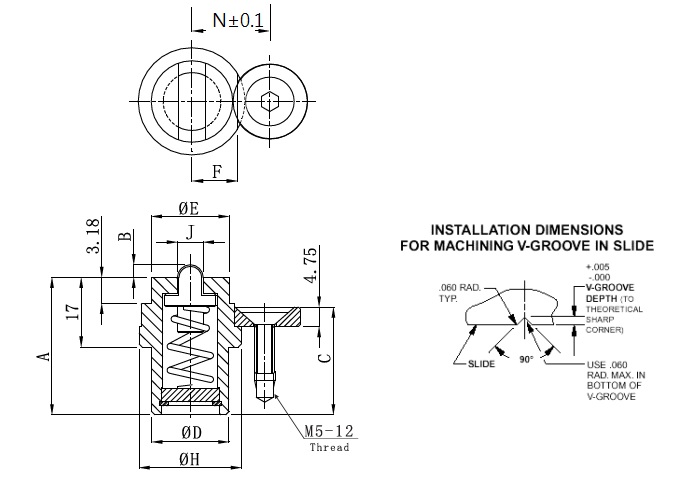

滑塊定位器(美式PSR型)SLIDE RETAINERS PSR TYPE
|
稱呼 |
尺寸 |
荷重 |
|
A |
B |
C |
DØ |
EØ |
F |
HØ |
J |
V |
N |
Kgf |
|
SPSR1000 |
27.43 |
1.83 |
20.2 |
15.75 |
16 |
9.52 |
22 |
4.78 |
2.3 |
17 |
4.5 |
|
SPSR2000 |
33.53 |
3.07 |
26.3 |
18.8 |
19 |
10.67 |
25 |
6.35 |
3.9 |
18.2 |
9 |
|
SPSR4000 |
32 |
3.78 |
24.76 |
22.1 |
22 |
11.89 |
28 |
7.92 |
4.9 |
19.4 |
18 |
1.獨立的設計,一體化的裝置
2.安裝簡單,外型精巧,佔用空間小
3.需配作加工”V”型槽
4.能使用單個或多個以達到更大的荷重
訂貨方法：稱呼 ×
數量 ×﹝
﹞套
SPSR1000-×
4套 |
